کلید مينياتوری تک پل 32 آمپر 6kA اشنایدر موتوری AC/DC

توضیحات

حفاظت از تجهیزات الکتریکی و مدارهای صنعتی و ساختمانی، اولین و حیاتی ‌ترین گام در طراحی یک سیستم الکتریکی ایمن و پایدار است. در این میان، انتخاب یک کلید مینیاتوری (MCB) مناسب، نقشی کلیدی ایفا می ‌کند. کلید مینیاتوری تک پل 32 آمپر 6kA اشنایدر با کد فنی A9F74132، محصولی از سری Acti 9 شرکت اشنایدر الکتریک فرانسه، یک راهکار بی ‌نقص و قابل اعتماد برای حفاظت از مدارهای AC و DC، به‌ ویژه مدارهای موتوری است.

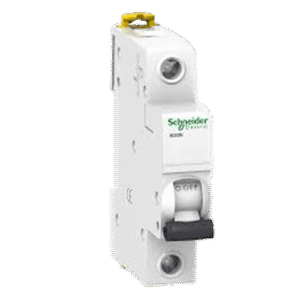

کلید مينياتوری تک پل 32 آمپر 6kA اشنایدر موتوری AC/DC کد A9F74132

آرمان ارتباط فرادانش به عنوان یکی از تأمین ‌کنندگان معتبر تجهیزات برق صنعتی، مفتخر است این محصول اورجینال را با ضمانت اصالت و بهترین قیمت به شما متخصصان و مهندسان گرامی عرضه کند. در این بخش از فروشگاه آرمان ارتباط فرادانش، به بررسی دقیق و موشکافانه تمامی ابعاد فنی، کاربردها و مزایای این کلید مینیاتوری خواهیم پرداخت تا با دیدی باز و اطلاعاتی کامل، بهترین انتخاب را برای پروژه ‌های خود داشته باشید.

📞 تماس مستقیم با واحد فروش

تحلیل جامع مشخصات کلید مينياتوری تک پل 32 آمپر 6kA اشنایدر موتوری AC/DC

هر بخش از نام این کلید مينياتوری تک پل 32 آمپر 6kA اشنایدر موتوری AC/DC کد A9F74132، بیانگر یکی از ویژگی ‌های مهم و کاربردی آن است که درک این ویژگی ها به انتخاب دقیق ‌تر شما برای خرید کلید مينياتوری تک پل 32 آمپر 6kA اشنایدر می تواند کمک زیادی داشته باشد.

سایر محصولات کلید مينياتوری تک پل اشنایدر

تک پل (Single Pole): حفاظت متمرکز بر یک فاز

این کلید مينياتوری تک پل 32 آمپر 6kA اشنایدر موتوری AC/DC کد A9F74132 از نوع تک پل یا تک فاز است. این یعنی برای حفاظت از یک رشته سیم فاز در مدارهای الکتریکی طراحی شده است. استفاده از آن در سیستم ‌های برق تک فاز مسکونی، تجاری و صنعتی برای دستگاه‌ هایی که تنها به یک فاز نیاز دارند (مانند پمپ ‌های کوچک، فن‌ها و سیستم ‌های روشنایی) رایج ومناسب است.

32 آمپر (32A): جریان نامی

عدد 32 آمپر نشان ‌دهنده جریان نامی یا حد تحمل مداوم کلید است. این کلید اجازه عبور جریانی تا سقف 32 آمپر را به صورت دائم و بدون قطع شدن می ‌دهد. در صورتی که جریان عبوری از این مقدار فراتر رود (اضافه بار یا Overload)، مکانیزم حرارتی کلید پس از یک تأخیر زمانی مشخص (متناسب با شدت جریان اضافه)، مدار را قطع کرده و از آسیب به سیم‌ ها و تجهیزات جلوگیری می ‌کند.

6kA: قدرت قطع بالا برای ایمنی حداکثری

یکی از مهم ‌ترین پارامترهای یک کلید حفاظتی، قدرت قطع آن است. قدرت قطع 6kA (کیلو آمپر) به این معناست که کلید A9F74132 قادر است در لحظه وقوع اتصال کوتاه، جریانی تا 6000 آمپر را با موفقیت و بدون آسیب دیدن خود قطع کند. این ویژگی ایمنی سیستم و مدار را به شدت افزایش می ‌دهد، زیرا جریان ‌های اتصال کوتاه می‌ توانند بسیار مخرب بوده و باعث آسیب دیدگی شوند. این قدرت قطع برای اکثر کاربردهای مسکونی، تجاری و صنعتی سبک کاملاً مناسب و استاندارد است.

موتوری (تیپ C): طراحی شده برای بارهای القایی

عبارت “موتوری” به تیپ یا منحنی قطع کلید اشاره دارد که در این مدل، تیپ C است. کلیدهای تیپ C برای حفاظت از بارهای سلفی یا القایی (مانند موتورهای الکتریکی، ترانسفورماتورها و فن ها) طراحی شده‌ اند. این بارها در لحظه راه ‌اندازی، جریانی چند برابر جریان نامی خود (معروف به جریان هجومی یا Inrush Current) می ‌کشند. کلید تیپ C با تأخیر جزئی در عملکرد مغناطیسی خود، این جریان راه‌ اندازی را تحمل کرده و از قطع بی‌ مورد مدار جلوگیری می ‌کند، در حالی که همچنان در برابر اتصال کوتاه واکنش آنی و سریع نشان می ‌دهد.

سازگاری با AC/DC: انعطاف ‌پذیری بی ‌نظیر

یکی از برجسته ‌ترین ویژگی ‌های کلید مينياتوری تک پل 32 آمپر 6kA اشنایدر موتوری AC/DC کد A9F74132 ، قابلیت کارکرد در هر دو نوع مدار جریان متناوب (AC) و جریان مستقیم (DC) است. این ویژگی، کلید مينياتوری تک پل 32 آمپر 74132 را به موردی مناسب برای کاربردهای جدید مانند سیستم ‌های فتوولتائیک (خورشیدی)، منابع تغذیه اضطراری (UPS)، سیستم‌ های شارژ باتری و مدارهای کنترل DC در صنعت تبدیل می ‌کند.

چرا کلید مينياتوری تک پل 32 آمپر 6kA اشنایدر موتوری AC/DC بهترین انتخاب برای شماست؟

خرید یک قطعه حفاظتی، نهایت استفاده در ایمنی و پایداری سیستم و مدارهای شماست. در ادامه به مزایای کلیدی این محصول که آن را از رقبا متمایز می ‌کند، می ‌پردازیم.

• کیفیت و اعتبار جهانی اشنایدر الکتریک: اشنایدر به عنوان پیشرو در صنعت برق، محصولاتی با بالاترین استانداردهای جهانی (مانند IEC/EN 60898-1) تولید می ‌کند. این به معنای طول عمر بالا، عملکرد بدون خطا و اطمینان کامل است.
• ایمنی تضمین شده: با داشتن قدرت قطع 6kA و مکانیزم‌ های حفاظتی دقیق حرارتی و مغناطیسی، این کلید از جان و مال شما در برابر خطرات ناشی از اضافه بار و اتصال کوتاه محافظت می ‌کند.
• کاربردهای گسترده: قابلیت کار با هر دو جریان AC و DC، این کلید مینیاتوری اشنایدر را به یک آچار فرانسه برای مهندسان برق تبدیل کرده است. از تابلو برق یک واحد مسکونی گرفته تا سیستم ‌های کنترل یک کارخانه و پنل ‌های خورشیدی، این کلید کارایی دارد.
• نصب آسان و سریع: طراحی استاندارد این کلید امکان نصب سریع و آسان بر روی ریل‌های DIN استاندارد در انواع تابلوهای برق را فراهم می ‌کند.
• شاخص VisiTrip™: بسیاری از مدل‌ های سری Acti 9 اشنایدر دارای یک نشانگر قرمز رنگ بر روی کلید هستند که در صورت بروز خطا و قطع شدن کلید، به وضوح قابل مشاهده است. این ویژگی به عیب ‌یابی سریع‌ تر مدار کمک زیادی می ‌کند.

جدول مشخصات فنی کلید مینیاتوری (MCB) تک پل 32 آمپر 6kA اشنایدر موتوری AC/DC

برای متخصصان و مهندسانی که به جزئیات فنی اهمیت می ‌دهند، در ادامه جدول کامل مشخصات این محصول ارائه شده است.

مشخصات فنی	مقدار
کد فنی محصول	A9F74132
تولید کننده	Schneider Electric (اشنایدر الکتریک)
سری محصول	Acti 9
تعداد پل (Pole)	1P (تک پل)
جریان نامی (In)	32 آمپر
منحنی قطع (Curve)	تیپ C (موتوری)
قدرت قطع اتصال کوتاه (Icn)	6kA (مطابق با استاندارد IEC 60898-1)
ولتاژ کاری (Ue) AC	230/400 ولت AC
ولتاژ کاری (Ue) DC	تا 72 ولت DC
فرکانس کاری	50/60 هرتز
نوع حفاظت	حفاظت در برابر اضافه بار (حرارتی)
	حفاظت در برابر اتصال کوتاه (مغناطیسی)
استانداردها	IEC/EN 60898-1, IEC/EN 60947-2
دمای کاری	25- تا 70+ درجه سانتی ‌گراد
عرض کلید	1 ماژول (18 میلی‌ متر)
نوع نصب	ریل DIN
عمر مکانیکی (تعداد قطع و وصل)	20,000 سیکل
عمر الکتریکی	10,000 سیکل

کاربردهای اصلی کلید مینیاتوری موتوری 32 آمپر اشنایدر

انعطاف و تطبیق بالای این محصول، آن را برای طیف وسیعی از کاربردها مناسب می ‌سازد. در ادامه به برخی از مهم ‌ترین موارد استفاده از آن اشاره می‌ کنیم.

در صنعت و کارخانجات

• حفاظت از الکتروموتورهای تک فاز: برای راه‌ اندازی و حفاظت از موتورهای پمپ ‌ها، کمپرسورها، نوار نقاله‌ ها، فن ‌های تهویه و سایر ماشین ‌آلات صنعتی که با جریان کمتر از 32 آمپر کار می‌ کنند.
• مدارهای فرمان و کنترل: حفاظت از مدارهای DC در تابلوهای کنترل و اتوماسیون صنعتی.
• حفاظت از ترانسفورماتورهای کوچک: برای محافظت از اولیه یا ثانویه ترانسفورماتورهای جداکننده و کنترلی.

در ساختمان‌ های تجاری و اداری

• سیستم ‌های تهویه مطبوع (HVAC): حفاظت از موتور فن کویل‌ ها، هواسازهای کوچک و سیستم‌ های گرمایشی.
• مدارهای روشنایی خاص: برای مدارهایی که از تعداد زیادی لامپ با درایورهای سلفی استفاده می‌ کنند.
• پریزهای برق صنعتی: برای تأمین برق تجهیزات خاص در محیط‌های تجاری.

در کاربردهای مسکونی و نوین

• حفاظت از پمپ‌های آب خانگی و بوستر پمپ‌ ها.
• سیستم‌ های فتوولتائیک (برق خورشیدی): به عنوان کلید حفاظتی در سمت DC مدار (حفاظت از پنل‌ها یا ورودی اینورتر).
• ایستگاه‌های شارژ خودروی برقی (سطح خانگی).

راهنمای نصب و نکات ایمنی مهم

توجه: نصب تجهیزات الکتریکی باید تنها توسط فرد متخصص و برقکار ماهر انجام شود.

1. قطع کامل برق: قبل از هرگونه اقدام، از قطع بودن کامل برق ورودی به تابلو اطمینان حاصل کنید.
2. انتخاب کابل مناسب: برای جریان 32 آمپر، باید از کابل با سطح مقطع مناسب (معمولاً 4 یا 6 میلی‌ متر مربع، بسته به طول مسیر و شرایط نصب) استفاده شود. انتخاب کابل نامناسب می‌ تواند باعث داغ شدن و آتش ‌سوزی شود.
3. اتصالات محکم: اطمینان حاصل کنید که سیم‌ ها به درستی و به طور کامل در ترمینال‌ های ورودی و خروجی کلید قرار گرفته و پیچ ‌ها به اندازه کافی محکم شده‌ اند. اتصال شل باعث ایجاد گرما، افت ولتاژ و بروز حوادث می ‌شود.
4. تست نهایی: پس از نصب، یک بار مدار را به صورت دستی قطع و وصل کنید تا از عملکرد صحیح اهرم کلید مطمئن شوید و سپس برق را وصل کرده و عملکرد مدار را تحت بار بررسی کنید.

آرمان ارتباط فرادانش: تضمین اصالت و تخصص در کنار شما

در بازار پر از کالاهای تقلبی و بی ‌کیفیت، خرید تجهیزات حفاظتی اورجینال اهمیت دوچندانی دارد. آرمان ارتباط فرادانش با درک این دغدغه، خود را متعهد به ارائه محصولات اصلی اشنایدر الکتریک می ‌داند.

چرا برای خرید A9F74132 به ما اعتماد کنید؟

• تضمین 100% اصالت کالا: ما اصالت این کلید مینیاتوری و تمامی محصولات خود را تضمین می ‌کنیم.
• مشاوره فنی تخصصی: تیم کارشناسان ما آماده پاسخگویی به سؤالات فنی شما و کمک به انتخاب بهترین محصول برای نیازهایتان هستند.
• قیمت رقابتی و منصفانه: ما تلاش می ‌کنیم با حذف واسطه ‌ها، محصولات را با بهترین قیمت به دست مصرف‌ کننده نهایی برسانیم.
• ارسال سریع و مطمئن: سفارش شما در کوتاه ‌ترین زمان ممکن و با بسته ‌بندی ایمن به سراسر ایران ارسال خواهد شد.

سوالات متداول درباره کلید مینیاتوری A9F74132

تفاوت کلید تیپ C با تیپ B چیست؟

کلید تیپ B (روشنایی) به جریان ‌های اتصال کوتاه حساس ‌تر است و برای بارهای مقاومتی (مانند هیترها و لامپ‌ های رشته ‌ای) مناسب است. اما تیپ C (موتوری) آستانه تحمل بالاتری در برابر جریان ‌های هجومی لحظه ‌ای دارد و برای بارهای سلفی مانند موتورها مناسب است. استفاده از تیپ B برای موتور ممکن است باعث قطعی‌ های ناخواسته هنگام راه‌ اندازی شود.

آیا می ‌توان از این کلید برای حفاظت کولر گازی استفاده کرد؟

بله، در صورتی که جریان نامی کمپرسور و موتور فن کولر گازی شما در مجموع کمتر از 32 آمپر باشد، این کلید گزینه بسیار مناسبی است زیرا کولر گازی یک بار موتوری محسوب می ‌شود.

چگونه از اصل بودن کلید اشنایدر مطمئن شویم؟

محصولات اصلی اشنایدر دارای کیفیت ساخت بالا، چاپ واضح و بدون نقص، و کد فنی دقیق بر روی بدنه هستند. بهترین راه، خرید از نمایندگان و فروشندگان معتبری مانند آرمان ارتباط فرادانش است که اصالت کالا را تضمین می‌ کنند.

آیا قدرت قطع 10kA بهتر از 6kA نیست؟

قدرت قطع بالاتر به معنای ایمنی بیشتر در شبکه‌ هایی است که احتمال بروز اتصال کوتاه با جریان بسیار بالا وجود دارد (معمولاً در نزدیکی ترانسفورماتورهای بزرگ قدرت). برای اکثر کاربردهای ساختمانی و صنعتی سبک، 6kA کاملاً استاندارد، کافی و ایمن است و نیازی به پرداخت هزینه بیشتر برای مدل‌ های 10kA نیست.

نتیجه ‌گیری

کلید مینیاتوری تک پل 32 آمپر 6kA اشنایدر موتوری AC/DC با کد A9F74132 یک قطعه حفاظتی پیشرفته، قابل اعتماد و چند منظوره است که با تکیه بر اعتبار برند اشنایدر الکتریک، بالاترین سطح ایمنی را برای مدارهای الکتریکی شما به ارمغان می ‌آورد. ویژگی‌ هایی همچون تیپ C بودن برای بارهای موتوری، قدرت قطع 6kA و سازگاری با هر دو جریان AC و DC، آن را به یک انتخاب هوشمندانه برای طیف گسترده‌ ای از پروژه‌ ها تبدیل کرده است.
